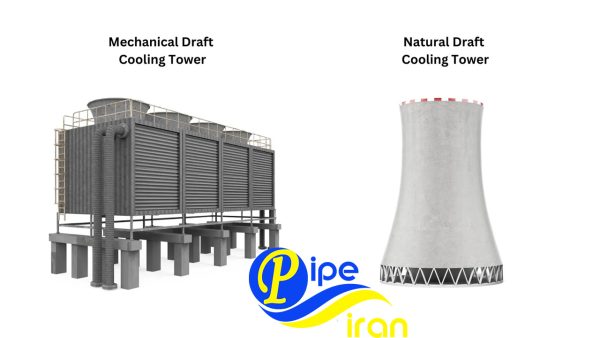

مقایسه کولینگ تاور جریان طبیعی و جریان مکانیکی

برج‌ خنک کننده یا کولینگ تاور یکی از تجهیزات کلیدی در سیستم‌های سرمایشی، تهویه مطبوع، فرآیندهای صنعتی، نیروگاه‌ها، پالایشگاه‌ها و صنایع پتروشیمی است. وظیفه این دستگاه کاهش دمای آب فرآیندی از طریق تبادل حرارت با هوای اطراف است. به طور کلی، برج‌های خنک کننده از نظر نحوه حرکت هوا به دو نوع جریان طبیعی (Natural Draft) و جریان اجباری مکانیکی (Mechanical Draft) تقسیم می‌شوند. این مقاله به بررسی کولینگ تاور جریان طبیعی و مکانیکی اختصاص دارد. برای کسب اطلاعات بیشتر با ما همراه باشید.

در برج خنک کننده جریان طبیعی، هوا به ‌صورت طبیعی و بر اساس اختلاف چگالی بین هوای گرم و سرد درون برج جریان می‌یابد؛ در حالی که در نوع جریان مکانیکی یا جریان اجباری، از الکتروموتور و فن برای هدایت و افزایش سرعت جریان هوا استفاده می‌شود. هر یک از این دو نوع، بسته به شرایط محیطی، ظرفیت حرارتی و نیاز فرآیند صنعتی، مزایا و معایب خاص خود را دارند. شناخت تفاوت‌ها و کاربردهای هر مدل در انتخاب بهینه سیستم خنک‌کاری نقش مهمی ایفا می‌کند.

برج خنک کننده جریان اجباری (مکانیکی)

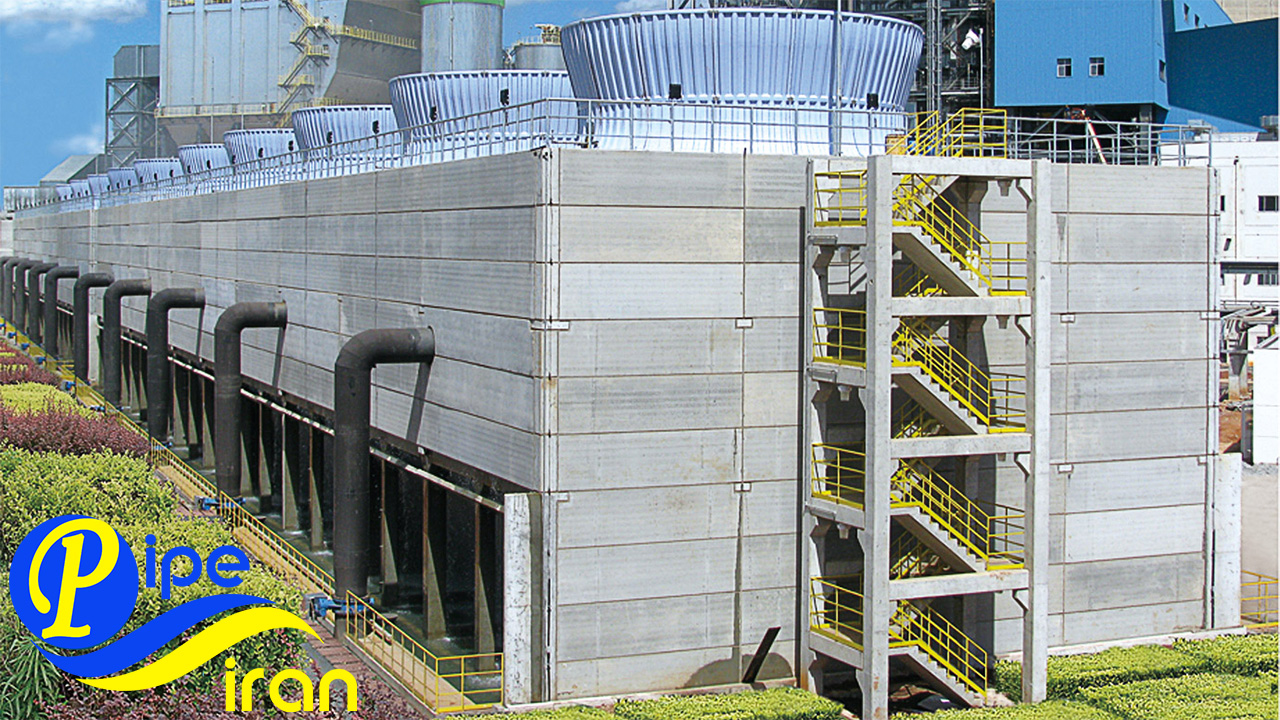

برج خنک‌کننده با جریان اجباری یا مکانیکی یک ابزار فنی برای دفع گرما است که اغلب در محیط‌های صنعتی و تجاری مورد استفاده قرار می‌گیرد. نقش اصلی آن دفع گرمای اضافی ناشی از فرآیندهایی مانند تولید برق، تهویه مطبوع و صنایع شیمیایی به محیط اطراف است. برخلاف برج‌های خنک‌کننده با جریان طبیعی، کولینگ تاورهای با جریان اجباری از فن‌ها یا دمنده‌ها برای بهبود گردش هوا در داخل سیستم استفاده می‌کنند و از این رو کنترل و کارایی بیشتری در عملکرد خنک‌سازی ارائه می‌دهند.

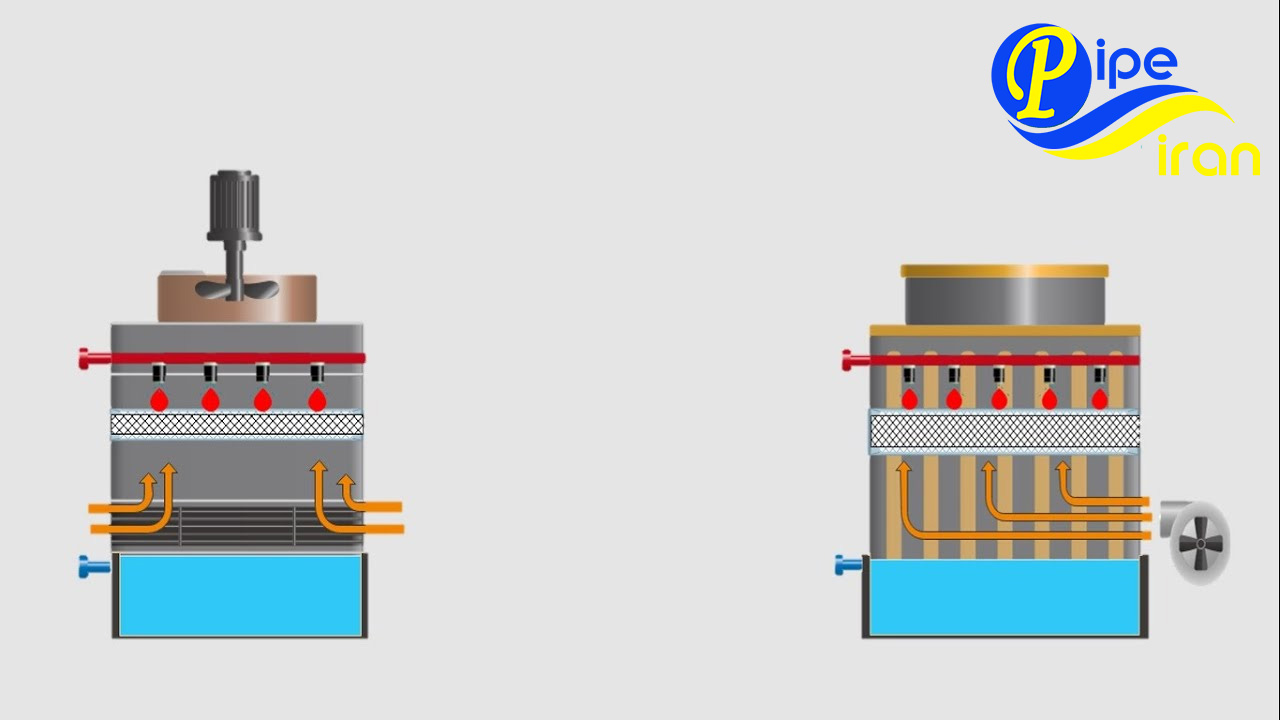

همانطور که در شکل مشاهده می‌شود، کولینگ تاورهای جریان مکانیکی به دو نوع اصلی طبقه‌بندی می‌شوند: دمشی و مکشی. در یک سیستم دمشی، فن‌های واقع نصب شده در پایین برج، هوا را به داخل هدایت می‌کنند. این مدل برای تأسیساتی با محدودیت‌های مکانی مناسب است، اما برای انتقال جریان هوا نیاز به انرژی زیادی دارد. در مقابل، برج‌های خنک‌کننده با جریان مکشی از فن‌های موجود در بالا برای جریان هوا استفاده می‌کنند. این روش از مکانیسم انتقال طبیعی جریان هوا نیز بهره می‌برد و باعث کاهش مصرف انرژی در صنایع سنگین می‌شود.

برج‌های خنک‌کننده‌ای که انتقال هوا در آن‌ها به صورت مکانیکی صورت می‌گیرد، در پیکربندی تفاوت‌هایی با یکدیگر دارند. برج‌های خنک‌کننده جریان متقاطع (Cross Flow) هوا را به صورت افقی بر آب در حال نزول می‌دمند و نگهداری آسان و راندمان انرژی متوسطی ​​را به همراه دارند. متقابلاً برج‌های خنک‌کننده جریان مخالف (Counter Flow) هوا را به سمت بالا و در خلاف جهت جریان آب هدایت می‌کنند که منجر به بهبود عملکرد انتقال حرارت در یک سیستم فشرده ولی با هزینه بیشتر می‌شوند.

اصول عملکرد کولینگ تاور جریان اجباری

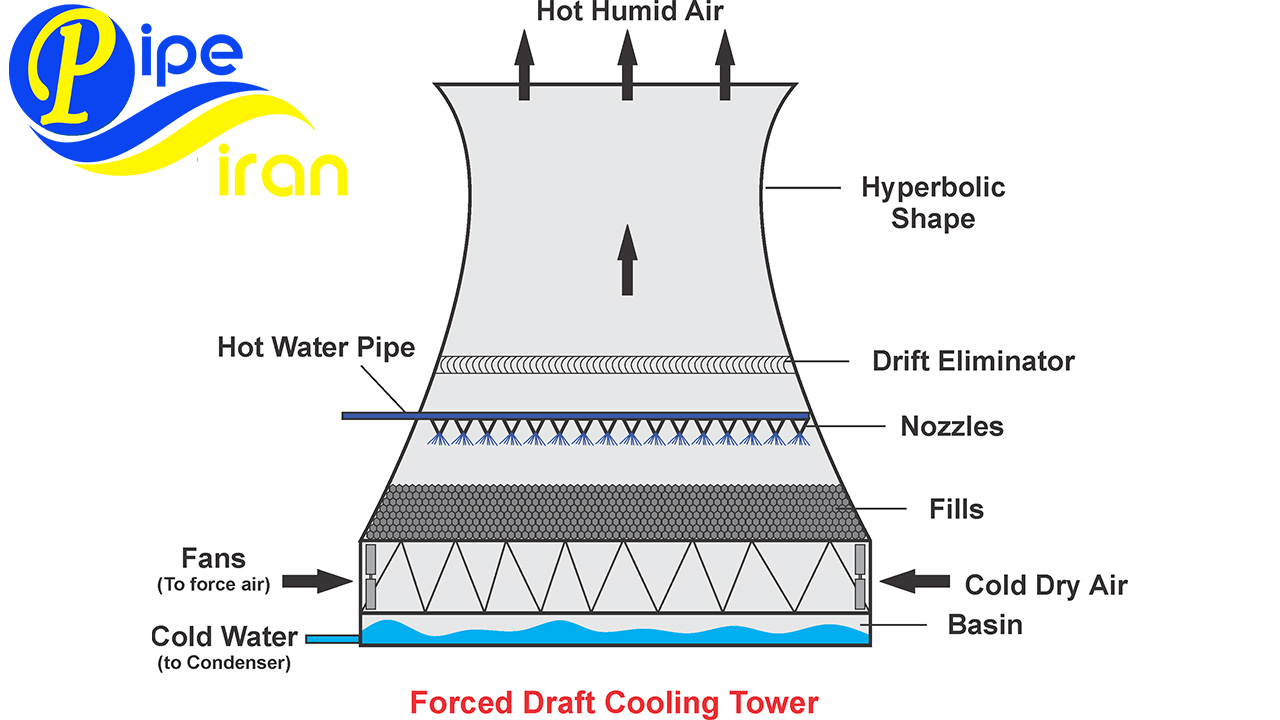

عملکرد یک برج خنک کننده با جریان اجباری بر سرمایش تبخیری استوار است. آب گرم حاصل از فرآیند صنعتی وارد برج می‌شود و به طور مساوی بر روی سطوح خنک کننده یا پکینگ مدیا، توزیع می‌شود. پکینگ مدیا سطح تماس هوا و آب را افزایش می‌دهد. فن‌ها باعث افزایش گردش هوا در داخل سطوح خنک کننده می‌شوند. از این رو انتقال حرارت را در حین تبخیر آب بهبود می‌بخشند و آب باقیمانده را خنک می‌کنند. آب خنک‌شده در یک حوضچه یا تشتک در پایین جمع می‌شود و سپس برای استفاده مجدد به سیستم بازگردانده می‌شود.

اجزای اساسی یک برج خنک‌کننده با جریان اجباری عبارتند از: پکینگ مدیا یا سطوح خنک کن برای انتقال حرارت بیشتر، فن یا پروانه و الکتروموتور برای گردش جریان هوا، حذف‌کننده‌های قطرات آب یا قطره گیر برای به حداقل رساندن اتلاف آب و یک سیستم توزیع آب مانند اسپرینکلر یا نازل مربع پاش برای پاشش یکنواخت. بدنه برج از اجزای داخلی محافظت می‌کند و در عین حال تهویه مؤثر را امکان‌پذیر می‌سازد.

برج‌های خنک‌کننده با جریان مکانیکی مزایای قابل توجهی از جمله فشرده‌سازی، کارایی و سازگاری با شرایط مختلف آب و هوایی را ارائه می‌دهند. آنها به طور گسترده در تأسیسات تولید برق، صنایع پتروشیمی و سیستم‌های بزرگ تهویه مطبوع در ساختمان‌های تجاری به کار می‌روند. هنگام انتخاب برج خنک‌کننده، ارزیابی عواملی مانند بار حرارتی، نرخ جریان آب، دمای محیط و راندمان انرژی برای بهینه‌سازی عملکرد و به حداقل رساندن هزینه‌های عملیاتی بسیار مهم است.

کولینگ تاور جریان طبیعی

کولینگ تاور با جریان طبیعی، برج خنک‌کننده‌ای است که از حرکت طبیعی هوا برای بهبود فرآیند خنک‌سازی استفاده می‌کند. برخلاف برج‌های خنک‌کننده با جریان مکانیکی که از فن یا دمنده برای حرکت هوا استفاده می‌کنند، برج‌های خنک‌کننده با جریان طبیعی بر اختلاف چگالی هوا ناشی از تغییرات دما بین آب گرم شده و هوای محیط متکی هستند. این شناوری حرارتی، هوای گرم و مرطوب را قادر می‌سازد تا به سمت بالا حرکت کند و متعاقباً با هوای سردتر از محیط اطراف جایگزین شود و بنابراین یک گردش گذار در برج ایجاد می‌کند.

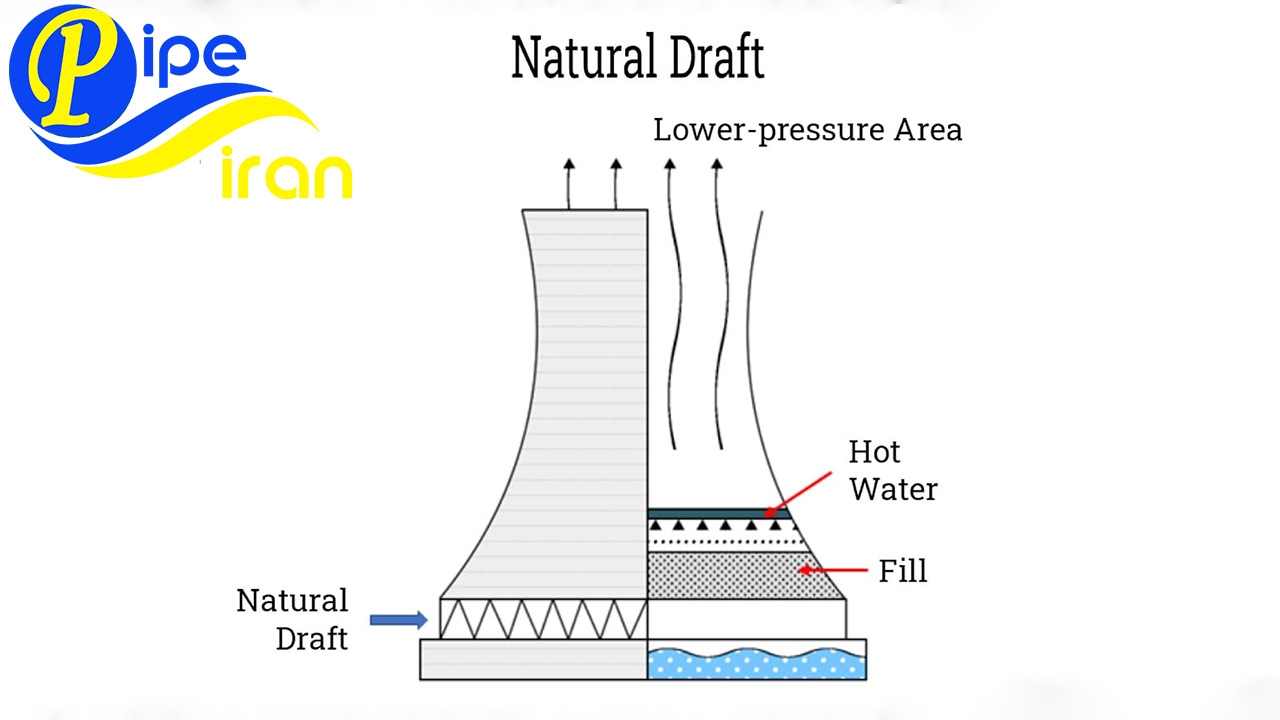

پیکربندی کولینگ تاور جریان طبیعی اغلب به‌صورت یک استوانه‌ای بزرگ به شکل هذلولی است که حرکت عمودی هوا را بهینه می‌کند. آب گرم‌شده از فرآیند صنعتی در رأس برج تزریق می‌شود. سپس توسط نازل‌ها بر روی آکنه‌ها (پکینگ) یا میله‌های پاشنده (اسپلش) پخش می‌شود. با جریان آب به پایین برج، بخشی از آن تبخیر می‌شود و گرما را از آب باقیمانده می‌گیرد و بنابراین آن را خنک می‌کند. هوای گرم صعودی رطوبت را منتقل می‌کند. آب خنک‌شده در یک حوضچه به نام تشتک یا بیسین (Basin) در پایین برای گردش مجدد جمع می‌شود.

مزایا و معایب برج‌های خنک کننده جریان طبیعی

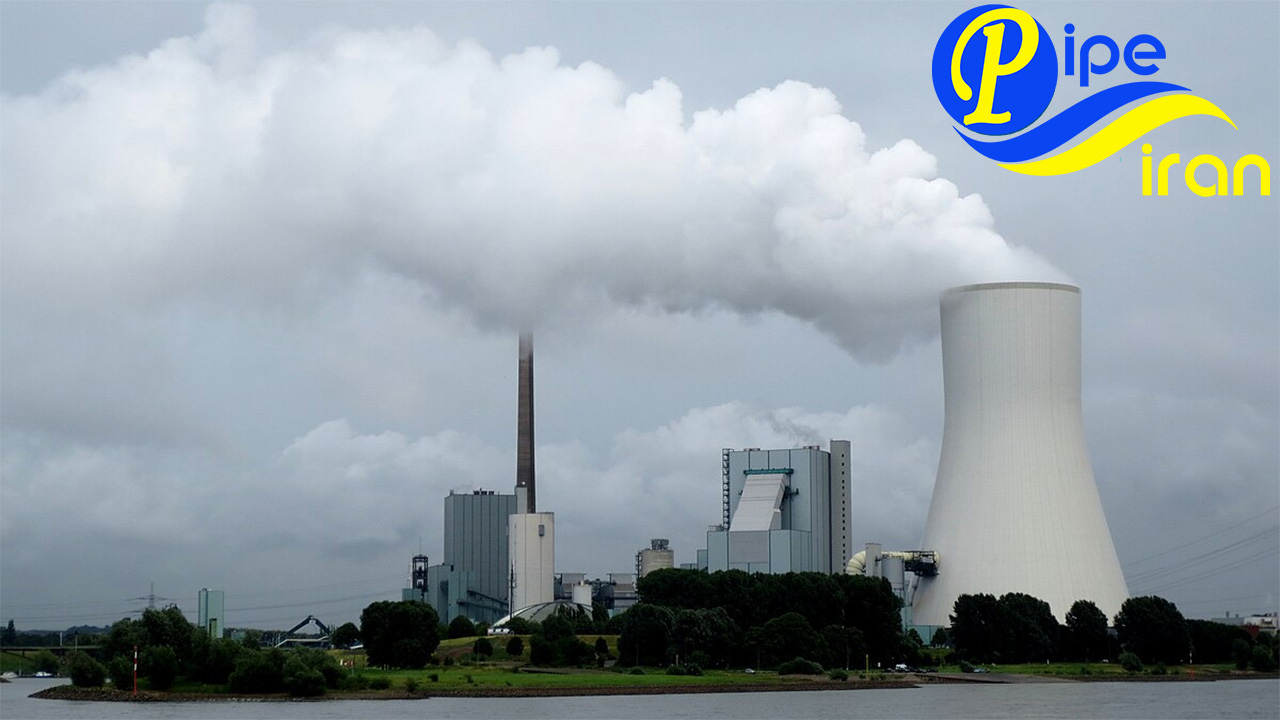

کولینگ تاورهای جریان طبیعی به ویژه برای کاربردهای در مقیاس بزرگ، مانند نیروگاه‌ها که در آن‌ها ظرفیت خنک‌سازی قابل توجهی مورد نیاز است، کارآمد هستند. آن‌ها اغلب به دلیل هزینه‌های عملیاتی کم خود انتخاب می‌شوند، زیرا به فن‌های پرمصرف نیاز ندارند. با این وجود، هزینه‌های اولیه ساخت و ساز ممکن است به دلیل ابعاد و پیچیدگی طراحی برج، به طور قابل توجهی افزایش یابد.

علاوه بر این، برج‌های خنک‌کننده با جریان طبیعی برای عملکرد خوب به شرایط آب و هوایی خاصی، از جمله اختلاف دمای ثابت بین آب و هوا، نیاز دارند. در حالی که برج‌های خنک‌کننده با جریان طبیعی به دلیل وابستگی به نیروهای طبیعی از نظر انرژی بسیار کارآمد هستند، در مقایسه با سیستم‌های مکانیکی جریان، تمایل کمتری به سازگاری با بارهای حرارتی متغیر دارند. آن‌ها همچنین به دلیل اندازه بزرگ و تأثیر بصری‌شان در محیط‌های شهری کمتر رایج هستند. با این وجود، آن‌ها همچنان یک انتخاب ارجح برای صنایعی هستند که در آن‌ها صرفه‌جویی در عملیات بلندمدت و خنک‌سازی در مقیاس بزرگ در اولویت قرار دارند.

جمع‌بندی نهایی و پیشنهاد برای انتخاب سیستم مناسب

انتخاب بین کولینگ تاور جریان طبیعی و مکانیکی به عوامل متعددی مانند شرایط اقلیمی، فضای نصب، ظرفیت حرارتی مورد نیاز و هزینه‌های عملیاتی بستگی دارد. کولینگ تاورهای جریان طبیعی معمولاً برای نیروگاه‌ها و صنایع بزرگ با ظرفیت بالا مناسب‌تر هستند؛ زیرا نیاز به مصرف انرژی الکتریکی برای به حرکت درآوردن فن ندارند و در مناطق با دمای محیط پایین بازده بالایی دارند. در مقابل، برج‌های جریان اجباری به دلیل کنترل بهتر بر جریان هوا، ابعاد کوچک‌تر و عملکرد پایدار در شرایط آب‌و‌هوایی مختلف، گزینه‌ای مناسب برای کاربری‌های صنعتی متوسط و سیستم‌های تهویه مطبوع محسوب می‌شوند.

باز و نیاز به ظرفیت بالا، برج جریان طبیعی انتخاب بهینه‌تری است. برج‌های خنک‌کننده اجزای حیاتی در مهندسی مدرن و مدیریت انرژی هستند که بین راندمان عملیاتی، مسئولیت‌پذیری زیست‌محیطی و سازگاری تعادل برقرار می‌کنند. بهبود و اجرای مداوم آنها در رفع نیازهای واحدهای صنعتی و مشکلات زیست‌محیطی که به سرعت در حال تحول است، بسیار مهم خواهد بود.
